Como os parafusos e porcas devem ser usados ​​para conexões permanentes?

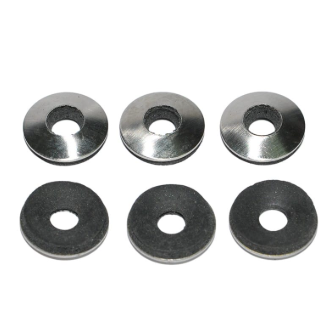

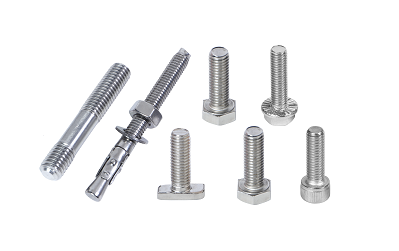

Jiaxing Aoke fabrica uma linha completa deparafusos, nozese váriosarruelas. Temos em estoque arruelas planas, arruelas de pressão, arruelas de pressão e arruelas quadradas para atender a todas as especificações de montagem para fiação elétrica, montagem de equipamentos e instalação de ferragens. Produzimos componentes galvanizados a quente, aço inoxidável e de alta resistência em uma variedade de materiais para atender às suas necessidades. As roscas são usinadas com precisão para evitar desgaste ou desgaste das roscas durante o aperto. Podemos fornecer conjuntos completos de acordo com as especificações de construção, eliminando o incômodo de comprar e coordenar componentes individuais.(As imagens a seguir mostram apenas uma seleção de nossos produtos)

Quando parafusos padrão são usados ​​para conexões permanentes, eles devem atender aos seguintes requisitos:

1. Para conexões aparafusadas gerais, arruelas planas devem ser colocadas sob a cabeça do parafuso e a porca para aumentar a área de superfície do rolamento.

2. Arruelas planas devem ser colocadas tanto na cabeça do parafuso quanto no lado da porca. Geralmente, não mais do que duas arruelas planas devem ser colocadas no lado da cabeça do parafuso e não mais do que uma arruela plana no lado da porca.

3. Para parafusos projetados para evitar afrouxamento e chumbadores, devem ser utilizadas porcas com dispositivos anti-afrouxamento ou arruelas de pressão. As arruelas de pressão devem ser colocadas no lado da porca.

4. Para ligações aparafusadas sujeitas a cargas dinâmicas ou em locais críticos, devem ser instaladas arruelas de pressão de acordo com os requisitos de projeto; arruelas de pressão devem ser colocadas no lado da porca.

5. Ao conectar vigas I ou seções de canal usando uma junta chanfrada, arruelas chanfradas devem ser usadas para garantir que as superfícies de apoio da porca e da cabeça do parafuso sejam perpendiculares à haste.

Requisitos para locais de instalação de parafusos

Conexões Elétricas

As conexões da fiação primária externa devem usar parafusos galvanizados por imersão a quente. Os parafusos devem ser equipados com arruelas planas e arruelas de pressão. Após o aperto, o parafuso deve sobressair 2 a 3 roscas.

Cada parafuso deve ser emparelhado com duas arruelas planas, uma arruela de pressão e uma porca.

Durante a instalação, coloque uma arruela plana no lado da cabeça do parafuso e uma arruela plana e uma arruela de pressão no lado da porca, com a arruela de pressão contra a porca.

Montagem de equipamentos elétricos

Ao fixar transformadores ou bases de caixas de distribuição a conexões de ferro usando canal de aço com parafusos com fenda, cada parafuso deve ser combinado com uma porca, uma arruela com fenda e uma arruela plana.

Ao fixar usando canal de aço com parafusos planos, cada parafuso deve ser emparelhado com duas arruelas planas, uma arruela de pressão e uma porca.

Durante a instalação, coloque uma arruela plana no lado da cabeça do parafuso e uma arruela plana e uma arruela de pressão no lado da porca, com a arruela de pressão contra a porca.

Para a conexão de chaves seccionadoras, fusíveis e pára-raios em conexões de ferro, em princípio, utilize os parafusos de montagem fornecidos pelo fabricante do equipamento.

Acessórios fixos de ferro

Quando os furos dos parafusos nas conexões de ferro são redondos, cada parafuso é emparelhado com uma porca e duas arruelas planas. Quando os orifícios dos parafusos são ranhurados, cada parafuso é emparelhado com uma porca e duas arruelas quadradas. Durante a instalação, coloque uma arruela plana (ou arruela quadrada) no lado da cabeça do parafuso e no lado da porca.

Ao usar parafusos de extremidade dupla para conexões de ferro, cada extremidade do parafuso deve ser equipada com uma porca e uma arruela plana (ou arruela quadrada).

Para conexões aparafusadas nas superfícies inclinadas dos flanges de canal de aço e vigas I, utilize arruelas cônicas sempre que possível para garantir que as superfícies de apoio da porca e da cabeça do parafuso estejam perpendiculares à haste.

Requisitos de rosqueamento de parafusos

1. Para estruturas tridimensionais:

Horizontalmente: de dentro para fora; verticalmente: de baixo para cima.

2. Para estruturas bidimensionais:

No sentido da linha: para componentes de dupla face, de dentro para fora; para componentes unilaterais, do lado da fonte de alimentação ou em direção uniforme; na direção da linha: em ambos os lados, de dentro para fora; no meio, da esquerda para a direita (voltado para o lado receptor de energia) ou em direção uniforme; verticalmente: de baixo para cima.

3. Estruturas planares da plataforma do transformador:

Usando os terminais de alta e baixa tensão do transformador como pontos de referência, direcione do terminal de baixa tensão em direção ao terminal de alta tensão; usando o transformador e o poste como pontos de referência, direcione do lado do transformador em direção ao lado do poste (de dentro para fora).

Requisitos de aperto de parafusos

Os parafusos de conexão devem ser apertados um por um. Se forem descobertas roscas desgastadas no parafuso ou porca, ou bordas desgastadas na porca que fazem com que a chave deslize, o parafuso e a porca deverão ser substituídos.

Conjunto de Parafuso

• Antes da montagem, inspecione visualmente os parafusos, porcas e furos roscados das peças a serem unidas. Devem estar livres de amassados ​​ou arranhões e obedecer às especificações do desenho.
• Durante a montagem, não danifique a parte roscada do parafuso.
• As arruelas da cabeça do parafuso e da extremidade da porca devem fazer contato uniforme com a superfície da peça fixada; não devem ser inclinados e não é permitido bater com martelo para forçar o contato entre as duas superfícies. A haste do parafuso não deve estar dobrada ou deformada.
• As peças a serem conectadas devem ser comprimidas uniformemente, bem encaixadas e fixadas com segurança.
• Ao apertar parafusos e porcas, é estritamente proibido o uso de chaves inadequadas.
• Ao montar parafusos e porcas, aperte-os manualmente em mais de 2 a 3 passos de rosca antes de usar uma chave inglesa ou ferramenta elétrica para apertá-los completamente.
• Durante a montagem dos parafusos e porcas, tome cuidado para proteger o acabamento da pintura, o revestimento e as cabeças dos parafusos e porcas nas peças conectadas; estes não devem ser danificados.
• Depois de apertar a porca, a cabeça do parafuso deve sobressair 2–3 passos de rosca além da face final da porca; tanto a porca quanto a arruela devem ficar voltadas para o componente conectado com seus lados inversos.
• Após apertar os parafusos, aplique uma marca de tinta; a marca normalmente é um ponto vermelho aplicado no ponto de contato entre o parafuso e a porca. A cor pode variar dependendo da aplicação, mas deve ser claramente distinguível.
